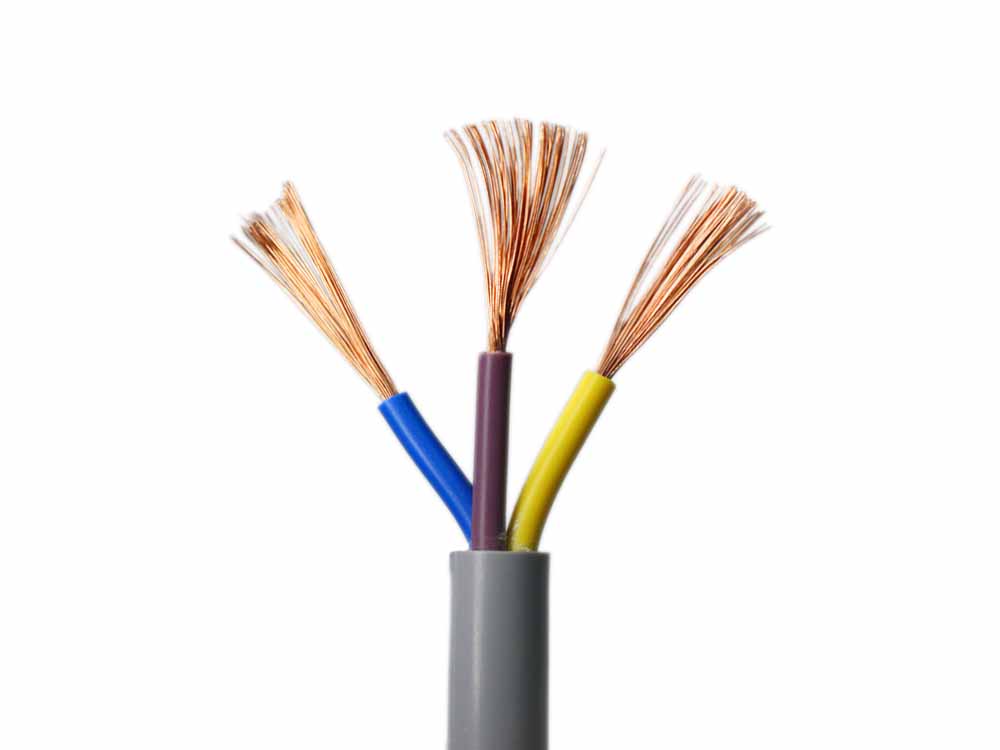

序號 | 型號 | 名 稱 | 規格范圍 | 額定電壓 | ||||
1 | H05VV-F | 2-5芯聚氯乙烯絕緣聚氯乙烯護套-圓形電線 | 0.75-4.0MM2 | 300/500V | ||||
2 | H05VVH2-F | 2芯聚氯乙烯絕緣聚乙烯護套-扁形電線 | 0.75-1.5MM2 | 300/500V | ||||
產品代碼說明 | H -型式; 05 -額定電壓值;05=300/500V;V=PVC(聚氯乙烯)R=RUBBER(橡 膠)F --- 導線結構:F=軟線細線,3 --- 線芯數;G --- 接地類型:G=有接地;0.75 --- 截面積:0.75=0.75 mm2;V --- 基本絕緣材料耐熱70℃:V=耐熱70℃PVC外護套(聚氯乙烯);V2:耐熱90℃絕緣;V2=耐熱90℃PVC外護套(聚氯乙烯);H2 --- 結構:H=扁平分離線; H2=扁平非分離線; |
●用于電器、儀表、動力設備、自動化裝置等內外部連接的動力、控制等使用
導體:多股精絞無氧銅絲,符合VDE0295 CLASS 5標準
絕 緣:柔性PVC絕緣
顏 色:棕、藍、黑、灰; 3芯以上帶有黃綠接地線(黃綠可選)芯線顏色符合VDE 0293,
2芯:藍色,褐色(棕色);
3芯:綠色/黃色,藍色,褐色(棕色);
4芯:黃色/綠色,黑色,褐色(棕色),藍色;
5芯:綠色/黃色,褐色(棕色),黑色,灰色,藍色
纜 芯:多股芯線絞合成纜
內襯層:PP帶或無紡布包裹緩沖(可選)
護 套:耐油柔性PVC護套,(顏色可選)
額定電壓:UO/U 300/500V
測試電壓:交流試驗電壓:2000V 直流試驗電壓:5000V
最小彎曲半徑:
固定安裝:4xD(電纜外徑) 移動安裝:7.5xD(電纜外徑)
使用溫度:固定敷設:-40℃至+70℃ 移動安裝:-5℃至+70℃
阻燃性:阻燃和自熄 符合IEC60332-1-2+EN60332-1-2UL VW-1+CSAFT1,IEC60332.1
柔性曲繞彎曲次數:勻速往返30000次
●符合歐盟協調標準
● 符合認證ROHS 、CE 、VDE
